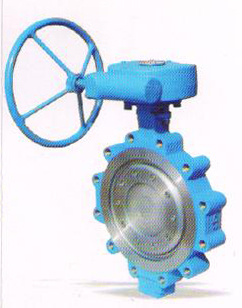

美標(biāo)815W系列結(jié)構(gòu)尺寸圖 (H0可按用戶要求加長)
|
公稱通徑(DN) |
尺寸（mm) |
參考重量（kg） |
|
In |
mm |
L |
H |
H0 |
D1 |
D2 |
M |
Z-d |
|
|
6〞 |
150 |
57 |
175 |
545 |
241.5 |
216 |
M20 |
8-22 |
28 |
|
8〞 |
200 |
64 |
210 |
645 |
298.5 |
270 |
M20 |
8-22 |
36 |
|
10〞 |
250 |
71 |
250 |
695 |
362 |
324 |
M24 |
12-25 |
53 |
|
12〞 |
300 |
81 |
285 |
830 |
432 |
381 |
M24 |
12-25 |
74 |
|
14〞 |
350 |
92 |
320 |
900 |
476 |
413 |
M27 |
12-29 |
110 |
|
16〞 |
400 |
102 |
355 |
980 |
540 |
470 |
M27 |
16-29 |
138 |
|
18〞 |
450 |
114 |
380 |
1030 |
578 |
533 |
M30 |
16-32 |
180 |
|
20〞 |
500 |
127 |
415 |
1110 |
635 |
584 |
M30 |
12-32 |
196 |
|
24〞 |
600 |
154 |
475 |
1305 |
749.5 |
692 |
M33 |
20-35 |
400 |
|
30〞 |
750 |
165 |
580 |
1525 |
914 |
857 |
M33 |
28-35 |
482 |
|
36〞 |
900 |
203 |
680 |
1765 |
1085 |
1022 |
M39 |
32-41 |
488 | |
