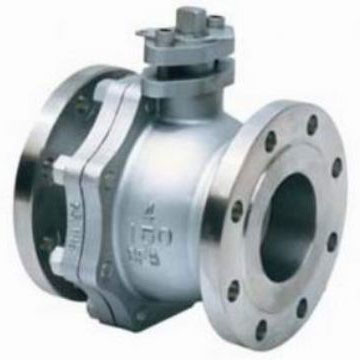

產品性能與特點 C4鋼球閥又名濃硝酸專用球閥，是 申鷺達閥門設計研發的專用濃硝酸介質的閥門，C4鋼在濃硝酸中有非常好的耐蝕性。C4鋼球閥（濃硝酸專用球閥）的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。 C4鋼球閥（濃硝酸專用球閥）的特點： 1、流阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。 2、C4鋼球閥（濃硝酸專用球閥）密封性能好。球閥閥座（密封圈）一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。 3、C4鋼球閥（濃硝酸專用球閥）閥桿密封可靠。球閥啟閉時閥桿只作旋轉90°運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。 4、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置電動裝置、氣動裝置、液動裝置。 規格參數 壓力等級： PN1.6-10.0Mpa Class150-600Lb 公稱通徑： DN15-DN250 1/2"-10" 驅動方式：手柄、蝸輪蝸桿、氣動、液動、電動相對應的C4鋼球閥型號： Q41F-16C4、Q41F-25C4、Q41F-40C4、Q41F-64C4、Q41F-100C4、Q41F-150Lb(C4)、Q41F-300Lb(C4)、Q41F-600Lb(C4）適用介質：濃硝酸等腐蝕性介質 技術規范 設計標準：GB/T12237、API6D、ASME B16.34 結構長度：GB/T12221、API6D、ASME B16.10 連接法蘭：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS 試驗標準：JB/T9092、GB/T13927、API6D、API598 主體材料 閥體、閥蓋：C4（00Cr14Ni14Si4 ）球體：C4（00Cr14Ni14Si4 ）閥桿：C4（00Cr14Ni14Si4 ）密封圈：PTFE、RPTFE、PPL、PEEK.......
|
公稱通徑DN/mm |
尺寸/mm |
|
L |
D |
D1 |
D2 |
b |
Z-фd |
H |
LO |
|
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
110 |
150 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
120 |
160 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
145 |
160 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
155 |
250 |
|
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
175 |
300 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
195 |
300 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
225 |
320 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-8 |
255 |
320 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
285 |
400 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
295 |
400 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
355 |
450 | |
